مبدأ العمل للحالة الصلبة عالية التردد

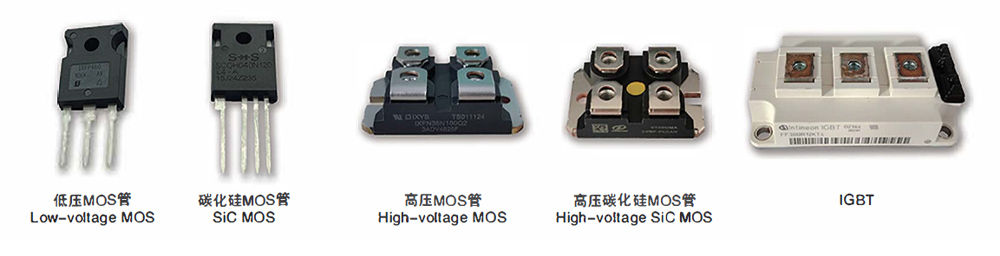

إن ما يسمى بـ "التردد العالي للحالة الصلبة" هو لأنه يستخدم الترانزستورات (ترانزستورات تأثير المجال MOS أو IGBT) كمكونات العاكس الرئيسية. على عكس الأنابيب المفرغة المجوفة (الجزء الداخلي مليء بالغاز النبيل، لذلك يمكن أن يطلق عليها "غازية")، فإن الترانزستورات صلبة.

التردد العالي للحالة الصلبة هو منتج محدث للتردد العالي للأنبوب المفرغ، ودائرته الرئيسية تشبه التردد المتوسط ​​للثايرستور، ولكنها تختلف عن التردد العالي للأنبوب المفرغ. مبدأها الأساسي هو كما يلي:

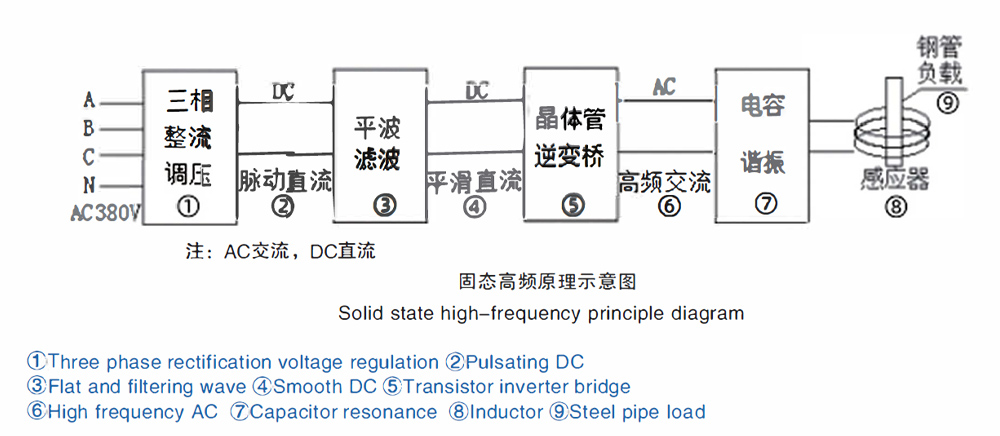

يتم تحويل التيار المتردد العادي ثلاثي الطور (380 فولت والتردد 50 هرتز في الصين) إلى تيار مستمر نابض قابل للتعديل من خلال دائرة التصحيح (SCR أو الصمام الثنائي وIGBT)، يتم ترشيح هذا التيار المستمر أو تصبح الموجة المسطحة تنعيم التيار المستمر، ثم تنتقل إلى جسر العاكس (باستخدام ترانزستور الطاقة الكبير MOSFET أو IGBT) ليصبح تيارًا عالي التردد. يتم توفير هذا التيار عالي التردد لرنين حمل دائرة الخزان ويمكن استخدامه لتسخين المعادن. تعتمد وحدات طاقة الجسر العاكس هيكلًا معياريًا. كل وحدات طاقة زوجية هي نفسها. لكن عدد وحدات الطاقة المستخدمة يختلف اعتمادًا على طاقة المعدات. سواء كانت المعدات كبيرة أو صغيرة، فإن الهيكل هو نفسه بشكل أساسي. دائرة خزان الرنين في شكل متسلسل أو متوازي. لا يوجد جهد عالي ولا يوجد محول تنحي للخرج.

بالمقارنة مع الأنابيب المفرغة عالية التردد، فإن مزايا المعدات ذات التردد العالي ذات الحالة الصلبة هي كما يلي:

1. جودة اللحام الجيدة: تظهر المقارنة أن الأنابيب الفولاذية الملحومة بواسطة معدات عالية التردد ذات الحالة الصلبة لها عرض ملحوم موحد وحرارة، وعدد أقل من نتوءات داخلية وخارجية

2. توفير الطاقة: أظهرت الاختبارات أن نفس المواصفات التي يمكن أن توفرها ماكينة اللحام هذه أكثر من 25% من الكهرباء مقارنة بمعدات الأنابيب المفرغة

3. توفير المياه: بسبب الفقد الذاتي الصغير. لا يتطلب الكثير من مياه التبريد. لذا فهو يستهلك مياه أقل بنسبة 50% من معدات الأنابيب المفرغة بنفس المواصفات.

4. الحجم الصغير والوزن الخفيف: نظرًا لصغر حجم المكونات الرئيسية (MOSFET) وأيضًا عدم وجود محول لحام. منظمات خيوط. ملفات متطابقة. دوائر بوابة. إلخ. وبالتالي فإن الحجم الإجمالي أصغر بأكثر من 50 درجة/4 من معدات الأنابيب المفرغة ذات نفس المواصفات

5. سهل التشغيل: لا يوجد جهد كهربائي، جهد الذروة لا يتجاوز بضع مئات فولت، لذلك لن يسبب إصابة شخصية
